高速公路霧天誘導防撞系統包含誘導裝置、外場基站、能見度傳感器以及中心控制軟件，是一種可控制高速公路兩側安裝的誘導裝置按照不同工作模式誘導發光的系統，它集成了車輛檢測、聯網組態、智能控制、供電管理等功能，可以實現道路輪廓顯示強化、惡劣天氣下的行車警示以及誘導防追尾等功能，裝置基于太陽能和鋰電池供電方案，無需外接電源，并可以根據能見度數值自動控制誘導裝置的模式切換.
系統組成
系統含有四個組成部分：誘導裝置、進口能見度傳感器、外場基站、管理中心控制軟件。
①誘導裝置基于主動發光控制，用于強化道路輪廓、警示追尾風險，是行車安全誘導系統的基礎組成部分，誘導裝置采用的是一體化太陽能供電，誘導裝置之間采用的是無線通信方案，車輛檢測功能集成在誘導裝置中，采用低成本的紅外線遮斷檢測技術。
②能見度傳感器用于道路沿線能見度狀況的實時監測，用于系統控制策略或工作模式的觸發條件。
③外場基站用于對外場誘導裝置的分布式控制，一般設置在誘導裝置安裝的范圍內，通過蜂窩移動網絡與管理中心控制軟件相連，可以接收來自管理中心的控制信號，并對現場誘導裝置進行無線控制。
④管理中心控制軟件是系統控制的應用端軟件，可以實現多種控制模式的主動和自動切換。
系統功能
處于聯網組態的誘導裝置可根據不同環境與交通條件，采用不同的發光亮度、顏色、閃頻等組合來實施針對性的安全誘導策略，為駕駛員提供道路輪廓強化、行車主動誘導、防止追尾警示等多種安全誘導工作模式，從而實現具有交通環境 自適應特點的在途車輛安全誘導。
該系統適用于交通事故多發、大霧等低能見度條件頻發、道路幾何線形條件受限等特殊路段的安全保障。在不依賴于車載設備的情況下，實現具有主動安全技術特性的防撞預警功能是該技術最大的特點。例如，當遇到團霧等能見度突變且產生視線斷層時，誘導系統立即自動啟動防止追尾警示功能，通過“動態紅色尾跡”動態提示前后車輛的安全間距，有效降低和避免低能見度條件下車輛沖出路外和前后追尾事故的發生，特別是避免高速公路連環追尾重特大惡性事故的發生。
技術特點
（1）通過紅色動態尾跡實現具有主動安全技術特性的防撞預警
（2）外場智能誘導裝置間采用無線通信技術實現鏈式組網組態
（3）系統可進行自動與手動多種工作模式切換
（4）系統具有通信容錯機制，丟失中間的誘導裝置亦能正?？刂迫?br>
（5）采用太陽能一體化結構設計和用電管理技術，提高可靠性，降低施工難度與安裝及運行成本
（6）設備安裝維護方便，安裝采用防盜設計思想
性能指標
（1）系統基本功能
系統具有道路輪廓強化、行車主動誘導、防止追尾警示 3 種基礎工作模式。
（2）發光顯示組件
①發光顯示組件面積不小于 0.02m2；
②發光顯示組件亮度控制等級分為 8 檔；最小亮度不小于 500cd/m2，最大亮度達到 7000cd/m2；
③同步閃爍時的同步時間誤差小于 25 ms；
④閃爍策略具有常亮、30 次/min、60 次/min、120 次/min 四種。
車輛通過檢測檢測光束有效工作距離不小于 20m，具有防日光干擾能力，可在各種天氣條件下工作，車輛通過檢測的準確率不低于 95%。檢測光束采用冗余配置方案。
（4）無線覆蓋半徑
誘導裝置間的無線信號覆蓋半徑 150m，基站覆蓋現場誘導裝置的距離不低于 1Km。
（5）通信容錯
當誘導系統中的誘導裝置出現車輛碰撞損毀、偷盜缺失、自身故障等情形時， 誘導系統中的其他誘導裝置仍能夠正常工作。
（6）供電要求
誘導裝置采用一體化的太陽能供電方式，太陽能電池板與誘導裝置結構融為一體，外部沒有突出結構，安全可靠，配合高能量密度鋰電池，免維護，使用更加方便。
（7）控制方案
誘導裝置組成的誘導系統具有自動控制和手動控制兩種模式。在自動模式控制方案中，誘導系統又具有時段控制和能見度自適應控制策略：時段控制是指系統能夠根據設定的每天的開啟和關閉時間自主運行，能見度自適應控制是指系統能夠根據能見度條件來自動開啟/關閉系統，自動啟動防止追尾警示模式，以實現最佳的安全誘導效果。
（8）通信方案
外場誘導裝置間的通信采用民用頻段無線自組網的通信方案；外場誘導裝置與上位控制軟件之間采用蜂窩移動網絡+云平臺控制方案，方便用戶在任何連接因特網的計算機上查看和控制現場誘導系統。
工作模式
道路輪廓強化模式
當能見度較低（達到設計的閾值）或者亮度較低（夜間）時，位于道路兩側的燈光引導系統處于工作狀態，點亮黃色引導燈，關閉紅色引導燈，從而在低能見度區朦朧的環境里以高反差的方式實現道路線形引導。該引導系統無論白天還是夜晚均可提供長距離、高精度、高清晰的線形引導，從而保證車輛在霧天擁有一個比較安全的運行環境。
行車主動誘導模式
當能見度情況進一步惡化（達到設計的閾值）時，黃色誘導燈能夠按照預先設定的特定頻率進行同步閃爍，紅色警示燈一直處于關閉狀態，從而利用閃爍的動態燈光提醒駕駛員注意路況信息，小心駕駛。
防追尾警示模式
當能見度情況很差（達到設計的閾值）時，啟動防追尾警示模式。有車輛通過誘導裝置時，可觸發上游一定組的誘導裝置紅色警示燈點亮，形成紅色尾跡提示后車前方有車輛行駛并保持安全車距，此時其他誘導裝置的黃色誘導燈可以同步閃爍，當車輛向前行駛經過下一組誘導裝置時，紅色尾跡會與車輛動態同步前移。

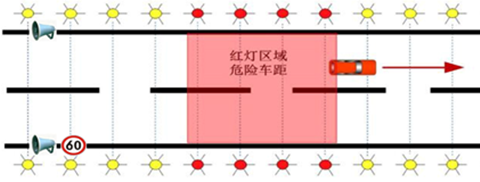

工況1 ：單車輛通行
只有一輛車輛通行，引導燈顯示警示燈標示汽車尾跡（警示燈范圍為非安全距離，警示燈范圍外黃色燈光區域為安全距離）

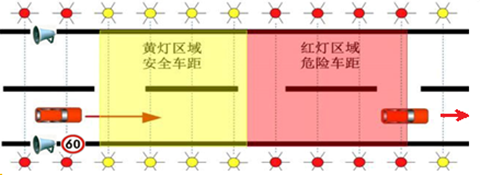

工況2：多車輛通行
當?shù)缆酚卸嘬囕v通行時，車輛可根據前方引導燈情況判斷前方是否有車輛通行，后車只需要保持行駛在安全區域（黃色引導燈區域內），避免駛?cè)刖緹魠^(qū)域即可保證與前車距離，從而降低追尾的風險。
