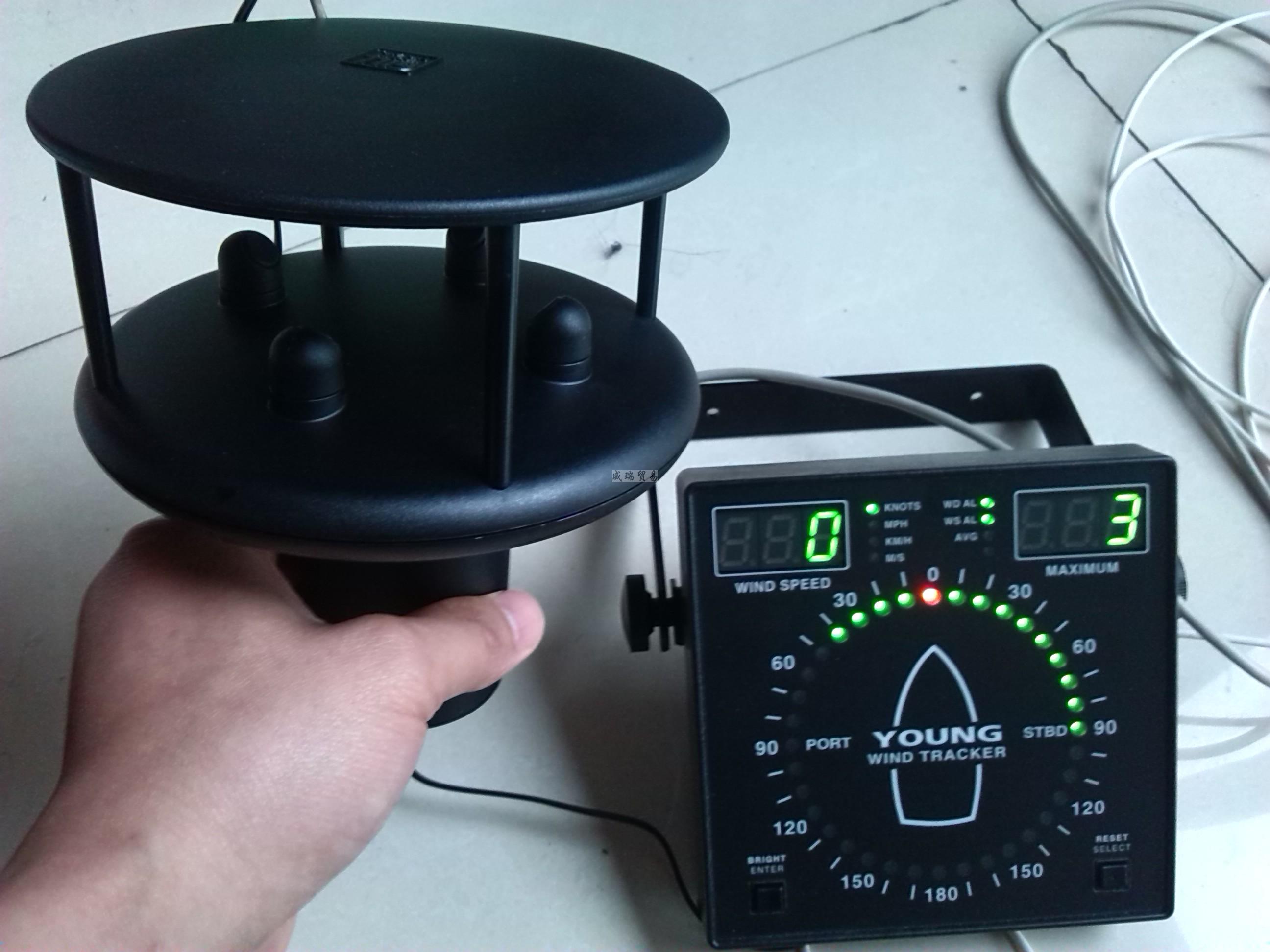

系統主要由兩部分組成,超聲波風速風向儀,和風速風向監視器
海洋專用型風顯示器06206/06206H,滿足船舶使用的特殊要求。風速可以供選擇的單位有：結，英里，公里/小時，米/秒。最大風速會記錄并顯示于顯示屏的右上方。風向信息通過一個圓形圖案的發光二極管直觀形象的顯示出來。開闊的面板圖示給出一個快速指示風向角相對于船的航向。亮度可以調控,方便在任何光線下都能看得清楚。面板自帶背景光,即使在黑暗的駕駛室觀看也沒問題。此款監視器同時提供4-20 mA輸入，串行NMEA，和輸出電壓,方便使用不同類型的傳感器。另外他可以設定風速和風向的警報。海洋型風監視器非常緊湊，便于安裝在駕駛艙壁或控制臺。還可以選購06260型防護罩,避免潮濕或塵土入侵,給海洋型監視器提供了額外的保護。
我公司提供整套調試配置好的經典英國GILL公司的二維超聲波風速風向儀windsonic，全球知名儀器美國YOUNG公司的船舶專用風速風向讀表06206，這種搭配比機械螺旋槳風速風向儀更耐用，更加適應海洋環境，生命周期更長，免維護。性價比極高！
海洋專用型顯示器技術參數
風速范圍：
0-100 MPH
100英里
0-50 M/S
0-50米/秒
0-200 KM/H
0-200公里/小時
0-100 KNOTS
0-100結
Wind Direction Range:
風向方位：
0-180 degrees (port & starboard)
180度（左舷和右舷）
Voltage Outputs: 0-5 VDC Full Scale for WS & WD
輸出電壓：0-5 Vdc 全量程 WS和WD
NMEA Inputs/Outputs: Standard
NMEA輸入/輸出：標準
Alarm Relays: Normally Open contacts for WS & WD
報警繼電器：WS和WD常開觸點
Remote Displays: 16 maximum
擴展顯示器：最多16個
Power Requirement: 12-30 VDC, 4.5 W
電源要求：12-30VDC，4.5瓦

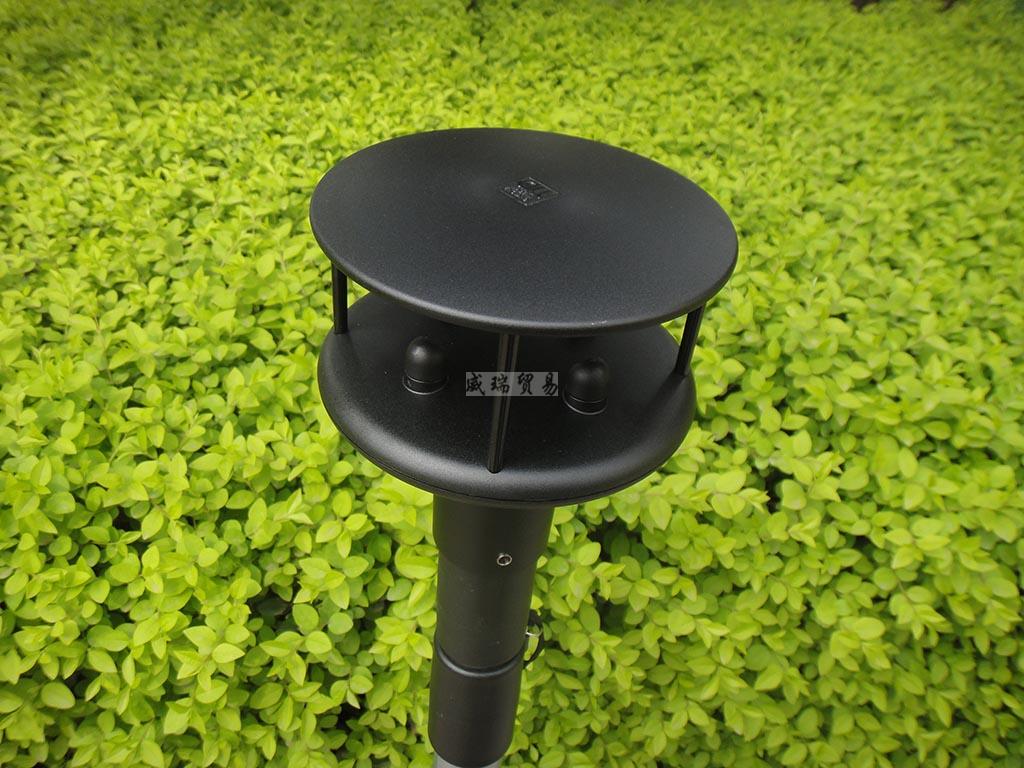

作為二維超聲風速儀, WindSonic是英國Gill公司對傳統的杯狀/風標/推進器風速傳感器的低價替代產品。它使用了Gill公司作為世界領先的聲波制造商的專業技術，基于現有的，高度成功的，實踐證明的超聲波技術。WindSonic超聲波風速風向儀對需要考慮經濟性的風速傳感器應用非常理想，適合陸地和海洋環境。
WindSonic 超聲波風速風向儀設計靈活，可以容易地被設定，以傳送用戶需要的信息。使用所提供的軟件，用戶可以選擇適合其應用的輸出率和測量單位。為了保證精度和可靠性，它還隨每一個輸出一起自動傳輸一個風速計狀態代碼，以顯示其工作狀態。WindSonic超聲波風速風向儀有四個提供不同的數字和模擬輸出的可選擇功能。
WindSonic超聲波風速風向儀無需維護，安裝迅速簡單。
? 無需維護。
? 能在“雨中”和“惡劣氣候環境中”正常和準確地使用。
? 抗腐蝕、抗紫外線材料
? 終身一致的性能。
? 精度高。
? 無需現場校準。
WindSonic超聲波風速風向儀經濟實用，可理想地應用于多種精確的風速測量。例如：
? 農業
? HVAC
? 污染控制
? 便攜式氣象站
? 路邊氣象站
? 隧道
? 海洋
風機
Specification 技術規格
Wind Speed 風速
風速范圍 | 0 – |
精度 | ±2% @ |
分辨率 | |
反應時間 | 0.25s |
最低值 |
Direction 風向
風向范圍 | 0 – 3590 (無死角) |
精度 | ±30 @ |
分辨率 | 10 |
反應時間 | 0.25s |
Measurement 測量
超聲波輸出率 | 0.25Hz, 0.5Hz, 1Hz, 2Hz 或4Hz |
參數 | 風速和風向 或 U和V (矢量) |
測量單位 | m/s, knots, mph, kph, ft/min |
Outputs 輸出
選擇 1 | RS232 + NMEA |
選擇 2 | RS232+RS422+RS485 +NMEA* |
選擇 3 | RS232+RS422+RS485 +NMEA* +0.5V或0-20mA或4-20mA |
選擇 4 | SDI-12 |
波特率 | 2400 – 38400 |
風速風向儀狀態 | 為標準輸出 |
Power Requirement 電源要求
風速風向儀 | 5-30V dc 選擇1或2 |
7-30V dc 選擇3 | |
9-30V dc 選擇4 | |
自9mA @ 12V | |
啟動時間 < 5s |
MTBF 平均故障間隔時間
15年 |
